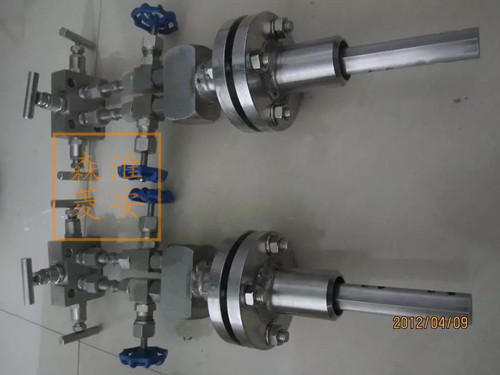

巴類流量計前后直管段要求和取壓方式介紹

時間：2020-02-03 04:29:26 ???? 作者：森菱 ????來源：lczrmzf.cn 閱讀次數：4365

導讀：淮安森菱儀表有限公司為您提供：巴類流量計性能參數表，安裝尺寸圖紙與圖片，如果您對巴類流量計型號、報價與選型手冊感興趣，請聯系我們?。?！

巴類流量計直管段要求總結

1.若傳感器安裝點的上游有900彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
2.若傳感器安裝點的上游在不同平面上有二個900彎頭，傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。

3.若傳感器安裝點的上游有>>15。漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。

4.若傳感器安裝點的上游在同一平面上有二個900彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

5.若傳感器安裝點的上游有>>15。漸擴管，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。
7.流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若必須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。

8.正常情況下至少在流量計上游應保證10D的直管段長度，下游應保證5D的直管段長度。
以上8種巴類流量計直管段介紹，其中第7、8種用到最多。
巴類流量計直管段和取壓方式

巴類流量計取壓方式介紹

1.徑距取壓上游側取壓孔中心與孔板(噴嘴)前端面的距離為1D，下游側取壓孔中心與孔板(噴嘴)后端面的距離為1/2D?！　?br/> 2.管接取壓上游側取壓孔的中心線距孔板前端面為2.5D，下游側取壓孔中心線距孔板后端面為8D。
3.法蘭取壓上、下游側取壓孔中心至孔板前后端面的間距為(25.4士0.8)mm。

4.角接取壓上、下游側取壓孔軸心線與孔板(噴嘴)前后端面的間距各等于取壓孔直徑的一半，或等于取壓環隙寬度的一半，因而取壓孔穿透處與孔板端面正好相平，角接取壓包括環室取壓和單獨鉆孔取壓。
5.理論取壓法上游側的取壓孔中心至孔板前端面的距離為1D士0.1D，下游側的取壓孔中心線至孔板后端面的間距隨β=d/D值的大小而異。

以上5種取壓方式中，角接取壓方式用得最多，其次是法蘭取壓法。而主要介質為氣體液體和蒸汽三者的取壓位置有著根本性的區別。如果您還有問題請聯系我們。
