節流孔板與限流孔板的區別

　     節流孔板：

　　孔板節流裝置是差壓式流量測量系統中的一次裝置，它由節流孔板、取壓裝置、前后直管段及連接法蘭等部件組成。與差壓變送器配套使用可實現對充滿管道的單相、均質的各種液體、氣體及蒸汽流量的測量。

　　制造標準：GB2624-93 ISO5167-91


                                                                     節流孔板工作原理

　　測量原理

　　當充滿管道的流體流經孔板時，將產生局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板前后產生一個靜壓力差，該壓力差與流量存在著一定的函數關系，流量越大，壓力差就越大。通過導壓管將差壓信號傳遞給差壓變送器，轉換成4～20mA.DC標準信號，經流量顯示儀，便顯示出管道內的瞬時和累積流量。

　　孔板節流裝置常用取壓方式有三種：角接取壓(環室、鉆孔)和法蘭取壓。- l)

　　標準：

　　流量測量節流裝置 用孔板、噴嘴和文丘里管測量充滿圓管的流體流量城鎮人工煤氣主管道流量測量第1部分:采用標準孔板節流裝置的方法;用標準孔板流量計測量天然氣流量

　　限流孔板：

　　限流孔板設置在管道中用于限制流體的流量或降低流體的壓力。:(HG/T 20570一95工藝系統工程設計技術規定) 限流孔板應用于以下幾個方面：

　　工藝物料需要降壓且精度要求不高。

　　在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。

　　流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。

　　需要降壓以減少噪聲或磨損的地方，如放空系統。

　　1.0.2 本規定除注明外，壓力均為壓力。

　　工作標準

　　孔板節流裝置是標準節流件可不需標定直接依照國家標準生產，1.國家標準 GB2624-81

　　3.化工部標準 GJ516-87-HK06。

　　工作原理：

　　充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。 在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。

　　其基本公式如下：

　　c-流出系數 無量綱

　　d-工作條件下節流件的節流孔或喉部直徑

　　D-工作條件下上游管道內徑

　　qm-質量流量 Kg/s

　　qv-體積流量 m?/s

　　?-直徑比 d/D 無量綱流體的密度 Kg/m?

　　可膨脹性系數 無量綱

　　結構組成：

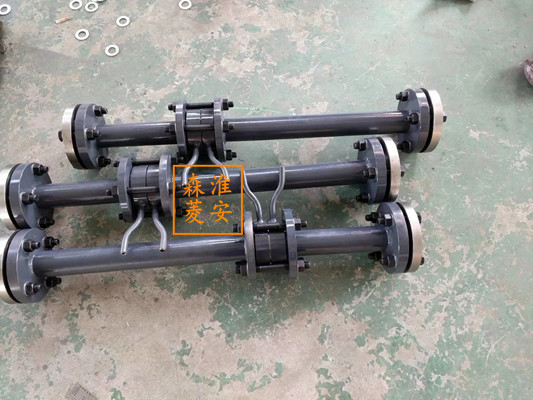

　　1、節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4 圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

　　2、取壓裝置：環室、取壓法蘭、夾持環、導壓管等

　　3、連接法蘭(國家標準、各種標準及其它設計部門的法蘭)、緊固件。
